Mar an monaróir gairmiúil, ba mhaith linn Gineadóirí Comhartha T&S SZU100A a sholáthar duit. Is féidir é a bheith feistithe freisin le huasmhéid de dhá mhodúl baseband inmheánach agus ceithre mhodúl insamhlóir fading. Tugann an coincheap seo dhá ghineadóir comhartha veicteoir lán-feiceáil in aonad amháin, rud a chuireann ar chumas cásanna casta comhartha a ghiniúint go héasca.
| Ainm Táirge | Raon minicíochta | Raon leibhéal | bandaleithead modhnú I/Q | Harmonics |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz inmheánach 2 GHz seachtrach |
< -55dBc >3.5GHz |
Raon minicíochta suas le 67 GHz (cosán dé: suas le 44 GHz)
bandaleithead modhnú 2 GHz
Fading comhtháite le suas le bandaleithead 800 MHz agus suas le 8 × 8 MIMO
Giniúint comharthaí do gach mórchaighdeán cumarsáide digiteach
Ard GNSS agus insamhlóir radar
Mar an monaróir gairmiúil, ba mhaith linn Gineadóirí Comhartha T&S SZU100A a sholáthar duit. Athraíonn riachtanais feidhmíochta agus feidhmiúlachta ag brath ar shocrú agus feidhmiú na tástála. Tá an R&S®SZU100A gan sárú maidir le máistreacht a fháil ar na riachtanais éagsúla seo agus leagann sé síos caighdeáin nua do ghineadóirí comharthaí. Nuair a bhíonn aon chineál DUT á fhorbairt agus á fhíorú, lena n-áirítear comhpháirteanna, modúil agus bunstáisiúin iomlána - gineann an R&S®SZU100A go héasca na comharthaí tástála cuí a bhfuil ardfheidhmíocht acu. Tá dearadh modúlach solúbtha ag an R&S®SZU100A ar féidir a bheith feistithe leis na roghanna díreacha a theastaíonn ó fheidhmchláir. Is féidir aon chumraíocht a dhéanamh, ó ghineadóir comhartha veicteora aon-chonair clasaiceach go tástálaí glacadóra MIMO ilchainéil.
Clúdaíonn an R&S®SZU100A an raon minicíochta suas le 67 GHz mar ionstraim aon-chonair agus suas le 44 GHz mar ionstraim dé-chonair. Is féidir é a bheith feistithe freisin le huasmhéid de dhá mhodúl baseband inmheánach agus ceithre mhodúl insamhlóir fading. Tugann an coincheap seo dhá ghineadóir comhartha veicteoir lán-feiceáil in aonad amháin, rud a chuireann ar chumas cásanna casta comhartha a ghiniúint go héasca.
Soláthraíonn an sintéiseoir caighdeánach ard-deireadh sa R&S®SZU100A feidhmíocht eisceachtúil céim-torainn SSB agus neamharmónach. Tá roinnt roghanna íseal-torainn ar fáil chun feidhmíocht a fheabhsú tuilleadh. Cumasaíonn na roghanna torann céime ultra-íseal R&S®SMW-B711/B721 an fheidhmíocht torainn céime is fearr sa rang. Tá an R&S®SZU100A foirfe do thomhais a éilíonn íonacht speictreach.
Clúdaíonn an modulator I/Q leathanbhanda le suas le bandaleithead 2 GHz RF gach feidhmchlár ina raon minicíochta, lena n-áirítear cumarsáid gan sreang, cumarsáid satailíte agus radar. Is féidir leis an mbonnbhanda inmheánach comharthaí a ghiniúint le bandaleithead modhnú 2 GHz RF uasta.
Cinntíonn tiontairí D/A den scoth agus dearadh slabhra RF den scoth freagra minicíochta modhnú eisceachtúil < 0.4 dB thar bandaleithead 2 GHz le feidhmíocht EVM den scoth.
Tugann an R&S®SZU100A aithrise cainéal comhtháite ar feadh suas le 800 MHz de bandaleithead fading. Tá próifílí fading do gach mórchaighdeán ar fáil mar réamhshocruithe. Le suas le 64 cainéal fading, is féidir na príomhchásanna céimnithe MIMO ar nós 2x2, 3x3, 4x4, 8x4, 4x8 agus 8x8 a chumrú in aon ionstraim amháin. Tacaítear freisin le comhiomlánú suas le hocht n-iompróir agus is féidir modúil gineadóir comhartha SGT100A a nascadh chun suas le hocht gcosán RF a sholáthar.

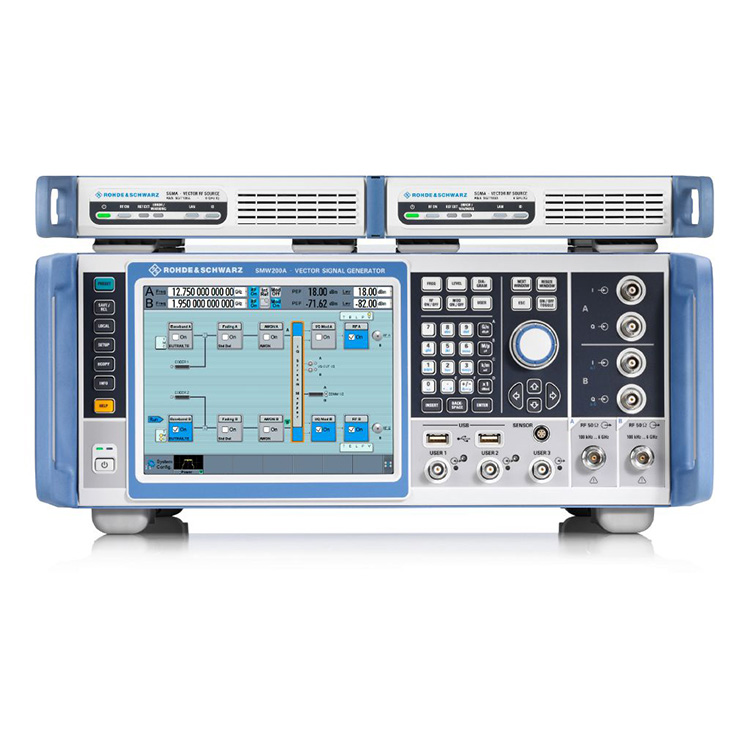

Dhá-chonair R&S®SZU100A le sé mhodúil gineadóir comhartha R&S®SGT100A a oibrítear ón R&S®SZU100A;
Taispeánann feidhm ghrafaice R&S®SZU100A ionsuite comharthaí ginte i bhfíor-am. Is féidir leis an úsáideoir an cineál taispeána a roghnú, e.g. I/Q vs. am, speictream minicíochta, léaráid veicteora nó CCDF. Tairgeann an R&S®SZU100A macra-thaifeadán SCPI le gineadóir cód freisin, a thaifeadann gach céim oibriúcháin láimhe chun comhad a ghiniúint le seicheamh cianordaithe. Cuirtear teimpléid chóid chomhtháite ar fáil chun cód inrite a ghiniúint go díreach do MATLAB®, CVI nó Python.
Tá monatóireacht ghrafach ar chomharthaí i bhfíor-am thar a bheith úsáideach agus comharthaí casta á nginiúint.
Caighdeáin chumarsáide gan sreang
Rianú clúdaigh fíor-ama
Insamhladh GNSS
Insamhladh radar
