T&S NRP67SN-V Braiteoirí Cumhachta Dé-óid Trí-chonair

Samhlacha atá ar fáil

Príomhfhíricí

Tomhais chumhachta tapa agus cruinn le haghaidh comharthaí CW agus modhnaithe

100,000 léamh/s

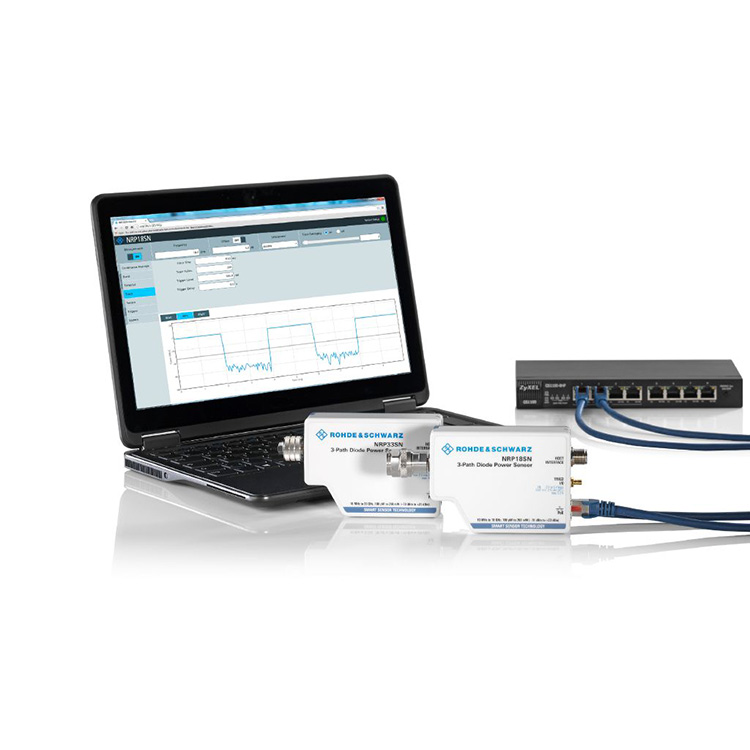

Rialú agus monatóireacht trí LAN agus USB

Braiteoirí le haghaidh feidhmeanna ardchumhachta

Oibriú solúbtha le bunaonad R&S®NRX

Tapa, cruinn agus lán le gnéithe chun comharthaí CW agus modhnaithe a thomhas

Úsáideann na braiteoirí cumhachta R&S®NRPxxS/SN trí chonair dé-óid ar leith, gach ceann díobh á n-oibriú sa raon braite is fearr. Mar thoradh air sin, is féidir an meánchumhacht a chinneadh le cruinneas ard neamhspleách ar an gcineál modhnú. Is ar éigean go mbíonn tionchar ag comharthaí trasnaíochta nó armónacha ar thorthaí tomhais. Mar sin iompraíonn braiteoirí cumhachta R&S®NRPxxS/SN ar bhealach atá cosúil le braiteoirí cumhachta teirmeacha ach cuireann siad luas i bhfad níos airde ar fáil. Soláthraíonn siad suas le raon dinimiciúil 93 dB le teorainn tomhais níos ísle den scoth de -70 dBm.

An braiteoir cumhachta uilíoch

Réiteach idéalach le haghaidh go leor iarratas

Tá braiteoirí cumhachta dé-óid trí-chosán oiriúnach le haghaidh feidhmeanna iomadúla, ós rud é go dtacaíonn siad le meán leanúnach, meán pléasctha, meánslot ama, meán geata agus rian tomhais. Le feidhmíocht den scoth agus luas agus cruinneas tomhais gan fasach, is féidir na braiteoirí a úsáid chun meántomhais chumhachta beachta a dhéanamh ar chomharthaí gan sreang mar GSM agus 3GPP agus ar chomharthaí bandaleithead níos airde mar LTE, LTE-Advanced nó 5G.

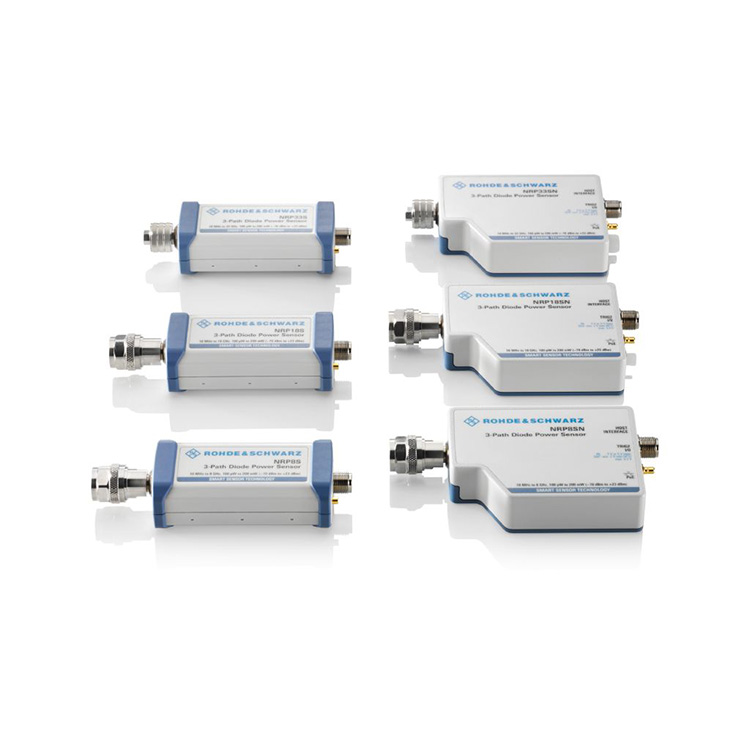

Níl ann ach cuid bheag den teaghlach R&S®NRPxxS(N).

93 dB raon dinimiciúil

Coincheap trí-chonair feabhsaithe

Úsáideann na braiteoirí cumhachta R&S®NRPxxS(N) trí chonair dé-óid ar leith, gach ceann díobh á n-oibriú sa raon braite is fearr. Is féidir an meánchumhacht a chinneadh le cruinneas ard beag beann ar an gcineál modhnú. Is ar éigean go mbíonn tionchar ag comharthaí trasnaíochta nó armónacha ar thorthaí tomhais. Mar sin iompraíonn braiteoirí cumhachta R&S®NRPxxS(N) cosúil le braiteoirí cumhachta teirmeacha ach cuireann siad luas i bhfad níos airde agus suas le raon dinimiciúil 93 dB ar fáil.

Coincheap nuálaíoch trí chonair

Luas agus cruinneas tomhais gan fasach

Fiú ag leibhéil ísle síos go dtí -70 dBm

Chun cruinneas tomhais a mhéadú ag leibhéil ísle, is gá luachanna tomhaiste iolracha a mheán. Cé go laghdaíonn meánú an chomhpháirt torainn, mhoillíonn sé an tomhas freisin. Mar sin, dearadh na braiteoirí cumhachta R&S®NRPxxS(N) le torann tomhais thar a bheith íseal i gcuimhne.

Is féidir leis na braiteoirí cumhachta R&S®NRPxxS(N) tomhais a dhéanamh síos go dtí teorainn níos ísle -70 dBm leis an luas agus an cruinneas is airde atá ar fáil ar an margadh faoi láthair.

Modh tapa nua

Tomhas ama gan teorainn le suas le 100.000 tomhas/s

I mód meánach leanúnach tapa, is féidir leis na braiteoirí cumhachta R&S®NRPxxS(N) suas le 100,000 tomhas spreagtha/s a dhéanamh le híosmhéid ama athrá truicear de 100 µs gan aon tomhas a chailliúint. Baintear an luas tomhais seo amach trí úsáid a bhaint as an modh maolánach. I mód maolánach, bailítear na sonraí tomhaiste go léir taobh istigh den braiteoir agus tarchuirtear iad i mbloc amháin chuig óstach an bhraiteora. Feidhmíonn na braiteoirí R&S®NRPxxS(N) an modh tapa nua gan teorainn ama!

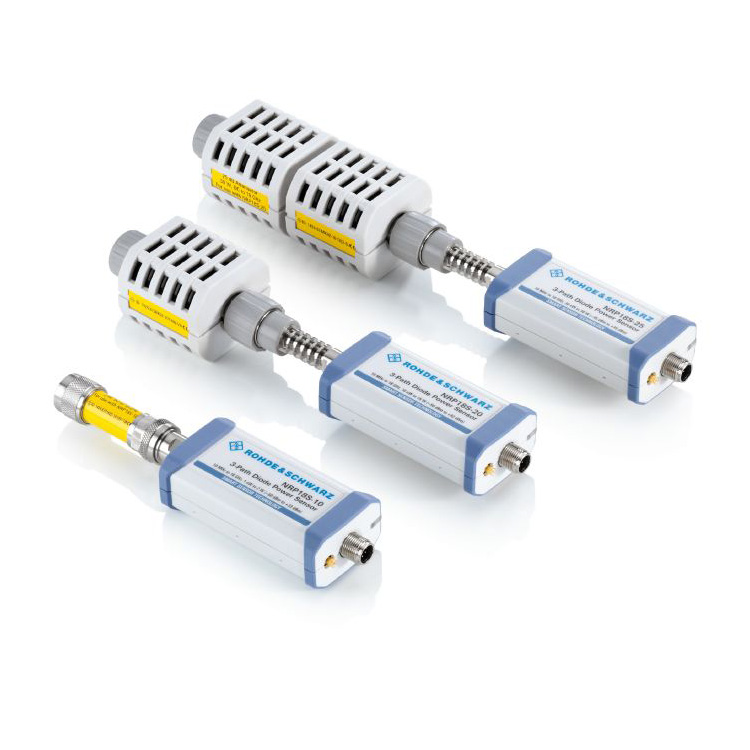

Braiteoirí le haghaidh feidhmeanna ardchumhachta

Déan tomhais cumhachta suas le 30 W

Is éard atá sna braiteoirí cumhachta dé-óid trí chosáin R&S®NRP18S-10, R&S®NRP18S-20 agus R&S®NRP18S-25 ná R&S®NRP18S agus maolaitheoir in aghaidh srutha 10/20/25 dB. Tá siad in ann tomhais cumhachta suas go dtí 2 W, 15 W agus 30 W a dhéanamh. Nuair a úsáidtear iad leis an attenuator, ceartaítear earráidí neamhréire idir an braiteoir agus an maolaitheoir go huathoibríoch. Déantar na paraiméadair S-don attenuator a chinneadh agus a stóráil sa braiteoir le linn táirgeadh.

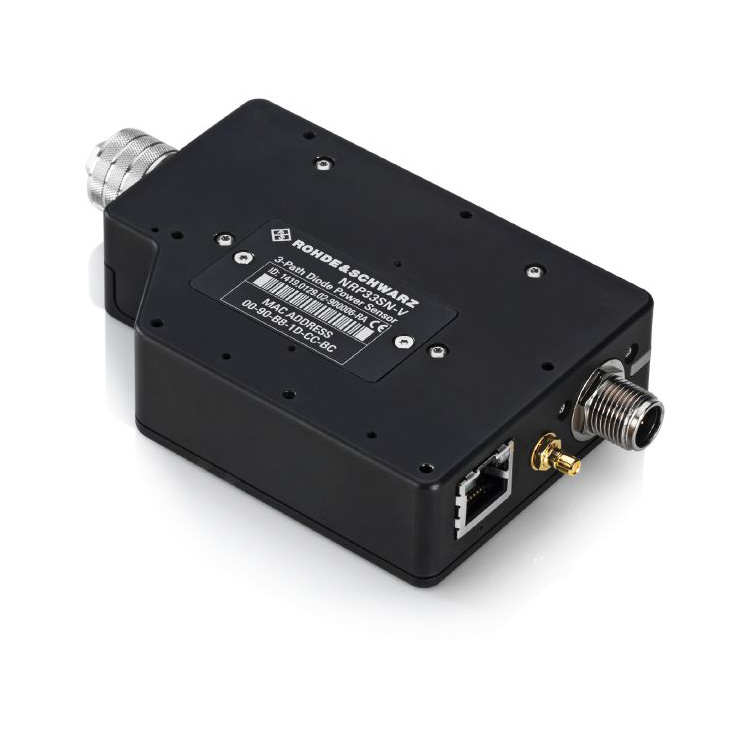

Braiteoir cumhachta dé-óid trí chosán atá comhlíontach le TVAC

Deartha go speisialta le húsáid i ndlísheomraí i bhfolús teirmeach (TVAC).

Tá an braiteoir cumhachta R&S®NRPxxSN-V TVAC-chomhlíontach deartha le haghaidh feidhmeanna cumarsáide satailíte i raon minicíochta suas le 67 GHz. Déantar na comhpháirteanna go léir a bhácáil i ndlísheomra bhfolús le linn an phróisis táirgthe, agus mar sin laghdaítear an t-éalú go dtí an t-íosmhéid. A bhuí lena gcumas LAN, is féidir na braiteoirí cumhachta a rialú agus monatóireacht a dhéanamh orthu go héasca ón taobh amuigh den seomra agus cinntíonn na poill scaoilte sa tithíocht cothromú brú.
