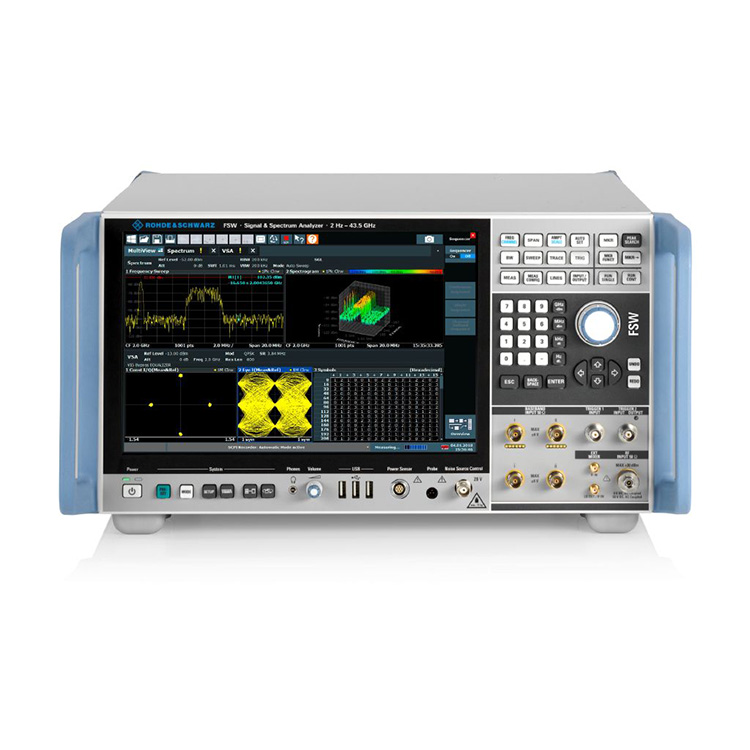

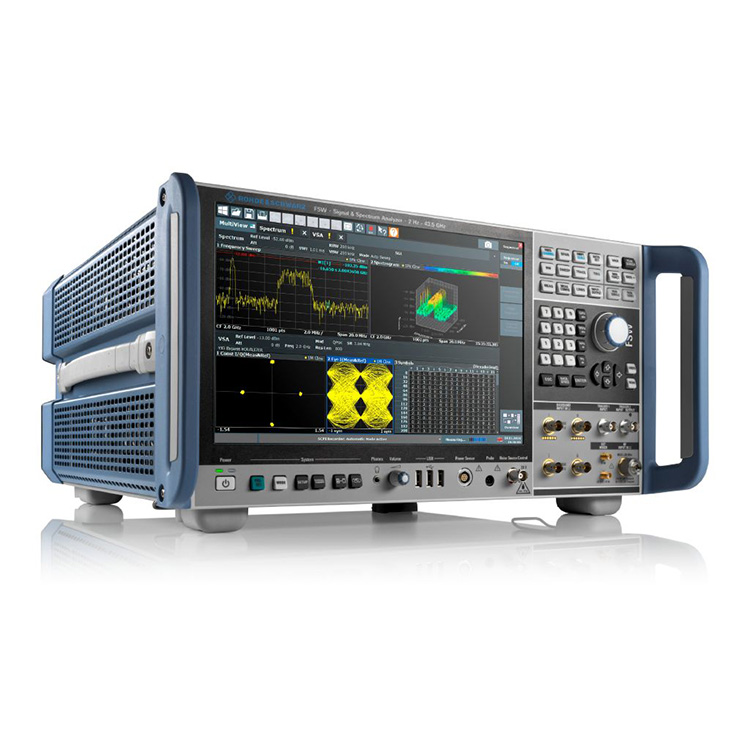

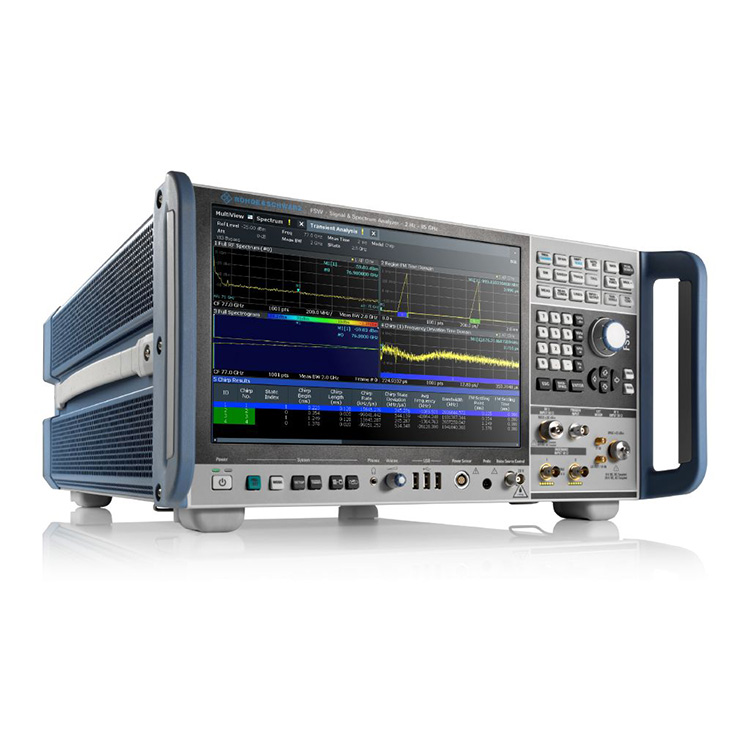

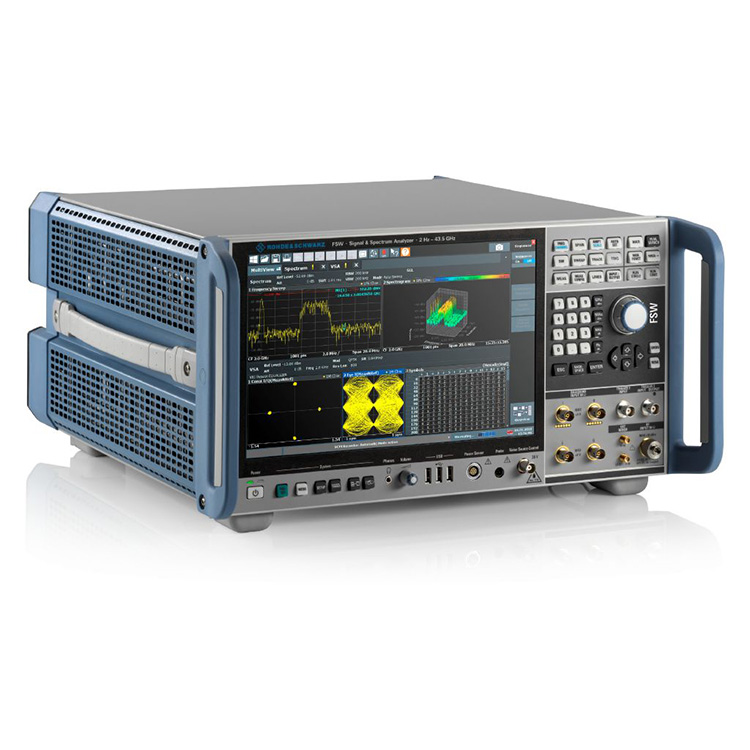

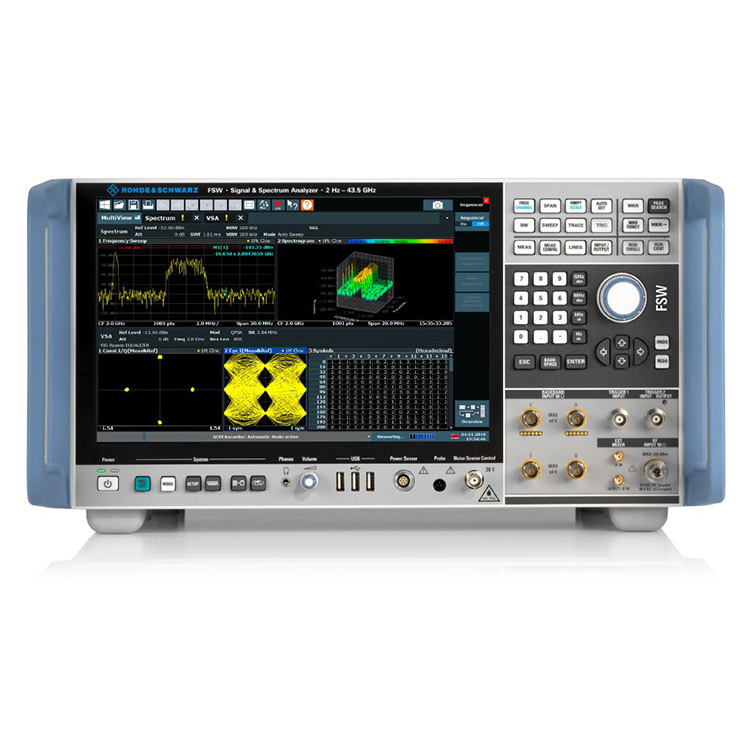

Dongguan Qihang Co Teicneolaíocht Leictreonaí, Ltd Dongguan Qihang Co Teicneolaíocht Leictreonaí, Ltd. Tá dearadh sainiúil & feidhmíocht phraiticiúil & praghas iomaíoch ag Anailíseoir Comhartha agus Speictrim T&S FSW43, RBW (Bandaleithead Taifeach): Is paraiméadar é RBW a úsáidtear chun bandaleithead scagairí an anailíseora a shocrú. Bíonn tionchar aige ar an gcumas idirdhealú a dhéanamh ar chomhpháirteanna minicíochta atá spásáilte go dlúth sa speictream.
| Múnlaí | Raon minicíochta | Torann céime | uas. leithead banna anailíse |
| R&S®FSW43 Uimhir ordaithe 1331.5003.43 |
2 Hz - 43.5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, fritháireamh 10 kHz) |
512 MHz |
Torann ísealchéim gan sárú agus íogaireacht is fearr ar an margadh
bandaleithead anailíse inmheánach 8.3 GHz
bandaleithead anailíse fíor-ama 800 MHz
Déanann taifeadán SCPI giniúint cód a shimpliú
Cuireann raon ard dinimiciúil ar chumas feidhmíocht EVM den scoth
Feidhmíocht RF a chomhlíonann éilimh chrua
Athsainmhíníonn Anailíseoir Comhartha agus Speictrim T&S FSW43 na hanailíseoirí comhartha agus speictrim barr-an-líne, ag tairiscint torann céime RF níos fearr, meánleibhéal torainn ar taispeáint, faoi chois idirmhodúcháin agus raon dinimiciúil le haghaidh ACLR agus tomhais armónacha.
Torann céime
Torann céim ag minicíocht iompróra 10 GHz ag 10 kHz fritháireamh ón iompróir: clóscríobh. –133 dBc (1 Hz).
Deartha le haghaidh áise
Taispeántas ardtaifeach 12.1'', multitouch le tacaíocht gothaí - dearadh cothrom le Windows 10 cuma agus mothú
Is féidir tomhais éagsúla a thaispeáint go comhuaineach i bhfuinneoga ar leith, rud a fhágann gur fusa léirmhíniú na dtorthaí
Simplíonn taifeadán leabaithe SCPI giniúint cód le haghaidh tomhais uathoibríocha, cianrialaithe
Comhéadan úsáideora áisiúil
Ard-R&S® FSW le 12.1 orlach ardtaifeach, taispeáint multitouch agus go leor eile.
Anailís comhartha ciseal fisiciúil 5G domhain
Ligeann bandaleithead leathan anailíse inmheánach inscálaithe R&S® FSW suas le 8.3 GHz duit bandaleithead iomlán an chomhartha downlink a ghabháil agus an córas iomlán a mheas.
Clúdaíonn roghanna R&S®FSW-K144 agus R&S®FSW-K145 tomhais in-bhanna downlink agus uplink de 3GPP 5G NR. Déantar anailís ar gach fofhráma comhartha agus soláthraítear raon leathan torthaí tomhais, lena n-áirítear EVM, minicíocht agus cumhacht bealaí agus comharthaí éagsúla.
Feidhmchlár downlink R&S® FSW-K144 5G Raidió Nua
Aimsíonn agus socraíonn R&S® FSW-K144 go leor paraiméadair go huathoibríoch, rud a thugann níos mó ama duit díriú ar léargais ón anailís mhionsonraithe.
Anailís comhartha radair tapa agus cuimsitheach
Chomh maith le bandaleithead anailíse leathan (suas le 8.3 GHz), tá feidhmeanna anailíse T&S® FSW riachtanach do thástáil radair.
Tomhaiseann feidhmchlár tomhais bíge R&S®FSW-K6 na paraiméadair chuisle ábhartha go léir ag teagmháil eochair
Tomhaiseann an rogha tomhais sidelobe ama R&S® FSW-K6S paraiméadair chomhbhrú bíge
Déanann an rogha R&S® FSW-K60/K60H anailís ar chomharthaí léimní minicíochta
Rogha tomhais bíge R&S® FSW-K6
Tomhaiseann feidhmchlár tomhais bíge R&S® FSW-K6 na paraiméadair chuisle ábhartha go léir trí bhrú cnaipe.
Anailís comhartha leathanbhanda saor ó íomhá sa bhanda E
Tá réamhroghnóir YIG le haghaidh minicíochtaí idir 8 GHz agus 85 GHz ag an anailísí comhartha agus speictrim R&S® FSW85, a sholáthraíonn anailís speictrim saor ó íomhá. Ligeann an bandaleithead anailíse leathan (suas le 8.3 GHz) in éineacht leis an rogha anailíse díomuana R&S®FSW-K60/-K60C duit comharthaí FMCW ar leithead 5 GHz a thréithriú mar iad siúd a úsáidtear i radair feithicleach.
Tomhais radar feithicleach
Comhartha FMCW le bandaleithead 2 GHz ag 77 GHz tomhaiste leis an rogha R&S®FSW-K60C agus síneadh bandaleithead inmheánach R&S®FSW-B2001 2 GHz
Réitigh tomhais ardfheidhmíochta chun ualaí pálasta satailíte, fochórais pálasta agus comhpháirteanna a dhearadh, a fhorbairt agus a thástáil
Cuireann an R&S® FSW feidhmchláir tiomnaithe tomhais ar fáil do na tomhais is tábhachtaí mar mhoill ghrúpa, líneacht, aistriú gnóthachain, cóimheas cumhachta torainn (NPR), etc. Déanann sé comharthaí RF satailíte de roinnt caighdeán a dhímhodlú freisin, mar shampla DVB-S2X agus OneWeb. Comhlíonann bandaleithead anailíse leathan inscálaithe R&S® FSW (suas le 8.3 GHz) an t-éileamh méadaitheach ar bandaleithead comhartha leathan.
Tomhais mhoill ghrúpa iliompróirí R&S®FSW-K17
Tomhaistear moill ghrúpa iomlán agus choibhneasta le cruinneas ard laistigh de na milleasoicindí.
Ná caill rud ar bith leis an rogha anailíse speictrim fíor-ama
Ligeann roghanna fíor-ama R&S® FSW d’úsáideoirí trasnaíocht treallach an-ghearr a bhrath go hiontaofa sa raon nanosecond fiú gar d’iompróirí cumhachtacha – i bandaleithead suas le 800 MHz. Cuireann anailís speictrim fíor-ama ar chumas úsáideoirí anailís a dhéanamh ar algartaim hopping minicíochta atá ann cheana féin agus cinn eile a chruthú chun imbhuailtí a chosc idir comharthaí de chaighdeáin éagsúla atá ag feidhmiú sa bhanda minicíochta céanna.
Speictream fíor-ama an bhanna ISM ag 2.4 GHz
Déanann sé anailís agus cosc ar imbhuailtí idir comharthaí de chaighdeáin éagsúla a oibríonn sa bhanda minicíochta céanna (m.sh. WLAN agus Bluetooth®).
Anailís comhartha digiteach
Cuireann rogha anailíse comhartha veicteora R&S® FSW-K70 ar chumas úsáideoirí anailís sholúbtha a dhéanamh ar iompróirí aonair modhnaithe go digiteach síos go dtí an leibhéal giotán. Déanann an coincheap oibríochta atá struchtúrtha go soiléir tomhais a shimpliú in ainneoin raon leathan uirlisí anailíse. Ceadaíonn an R&S®FSW-K70M anailís a dhéanamh ar chomharthaí le dhá scéim mhodhnúcháin dhifriúla, mar shampla comharthaí DVB-S2X. Tomhaiseann an síneadh R&S®FSW-K70P an earráid giotán amh ráta (BER) ar shonraí PRBS suas go PRBS23.
Anailís ar chomhartha modhnaithe 1024QAM
Léaráid réaltbhuíon, tábla torthaí, tábla siombailí agus dáileadh EVM.
