Iliméadair Dhigiteacha Fluke8558A

Mar an monaróir gairmiúil, ba mhaith linn Ilmhéadair Digiteach Fluke8558A ardchaighdeáin a sholáthar duit. Tugann an multimeter 8558A 8.5 dhigit digitiú ardtaifeach 5 mheige-shampla in aghaidh an tsoicind le haghaidh uathoibriú córais i saotharlanna agus i dtimpeallachtaí tástála déantúsaíochta. Cumasaíonn dearadh córais nua ardluais Fluke agus an cumas digitithe díreach is tapúla atá ag an tionscal méaduithe suntasacha tréchur do go leor feidhmchlár uathoibrithe a éilíonn meascán den luas is airde agus den chruinneas is fearr. Déantar an cruinneas iontach a sheachadadh thar raon tomhais leathan, níos mó ná naoi bhfeidhm, le comhéadan úsáideora iomasach ar thaispeántas datha.

Roinneann an 8558A an t-ardán céanna leis an Ilmhéadar Tagartha 8588A lánluchtaithe. Gnéithe an t-ardán comhéadan úsáideora iomasach coiteann le struchtúr roghchláir atá éasca le nascleanúint a dhéanamh do gach cumraíocht agus meaitseáil orduithe SCPI-chomhlíontacha don timpeallacht uathoibrithe. Ráthaíonn an t-ardán 8588A íosmhéid de 100,000 léamh in aghaidh an tsoicind ag 4.5 dhigit thar GPIB, USBTMC nó Ethernet, agus cuimhne sonraí ar bord a fhéadfaidh suas le 15 milliún léamh a choinneáil.

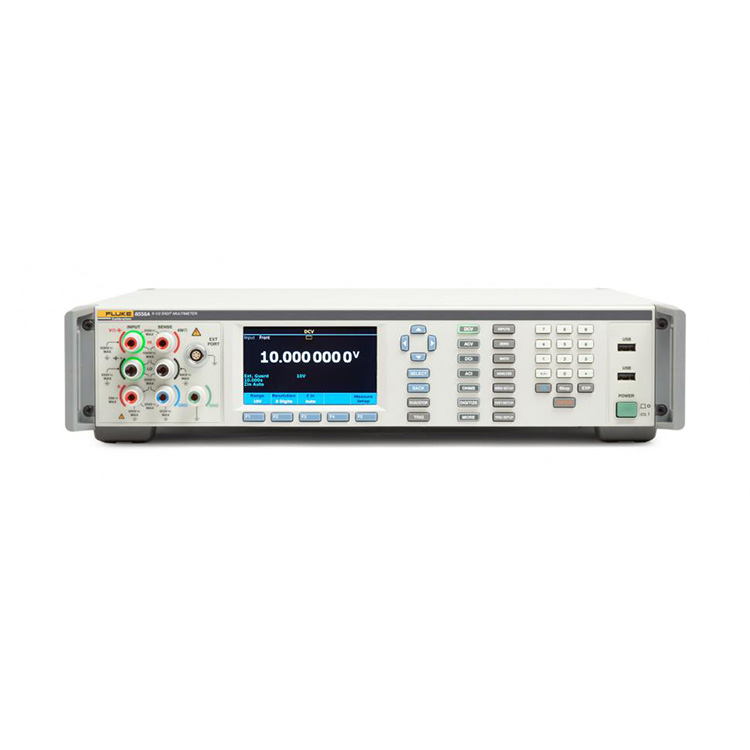

Glaonna gné 8558A

A. Críochfoirt Bainistíochta Nasc Amhairc

Lasann críochfoirt ghníomhacha, rud a threoraíonn an t-úsáideoir na naisc chearta a dhéanamh.

B. Cumraíochtaí atá éasca le rochtain

Tá raon, cró, bac ionchuir, scagaire RMS agus cumraíochtaí tomhais eile ar fáil go héasca.

C. Taispeáint dath iomlán mór, geal

Mar gheall ar an gcomhéadan iomasach úsáideora agus ar an struchtúr comhréidh roghchláir tá sé éasca teacht ar fhoirmíochtaí agus féachaint ar cheapacha treochta, ar thonnfhoirmeacha, ar FFT, ar histeagram agus ar staitisticí.

D. Lasc leictreonach in-ríomhchláraithe tosaigh/cúl

Cuireann sé deireadh le hoibriú láimhe agus ceadaíonn sé torthaí cóimheasa láithreach trí chianordú amháin.

E. 30 teirminéal A (8588A amháin; 2A le haghaidh 8558A)

Cuireann sé ar chumas an tionscail raon tomhais srutha is leithne trí chríochfort amháin.

F. Eochracha roghchláir bog

Cuir in oiriúint don fheidhm ghníomhach, ionas go mbeidh an struchtúr roghchláir iomasach agus éasca le foghlaim.

G. Roghnú iltheanga

Rogha Béarla, Sínis, Fraincis, Seapáinis, Cóiréis, Rúisis agus Spáinnis.

H. Truicear Rith/Stop

Scoránaigh an staid tomhais leanúnach, nó saor-rith.

I. calafoirt USB

Íoslódáil sonraí go tapa agus go héasca ar an tiomáint flash.

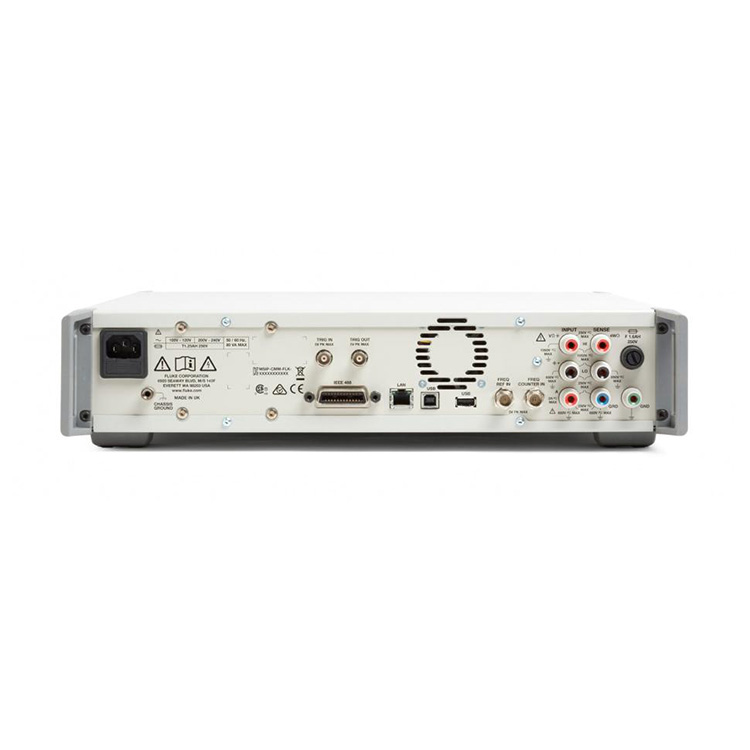

Fliú 8558A le glaonna amach (Ar ais)

J. Triog isteach/Trialáil amach

Uasmhéadaíonn truicearú beacht sioncrónú in uathoibriú córais.

K. Áiritheoir Freq

Cumasaítear cuntar minicíochta 100 MHz ag 0.5 uHz/z.

L. Críochfoirt ionchuir painéil chúl

Scátháin teirminéil ionchuir an phainéil tosaigh le haghaidh comhoiriúnacht naisc agus ceadaíonn sé scanadh tosaigh / cúil a thomhas.

M. IEEE 488, LAN, comhéadain USB

Comhéadan caighdeánach cianda le haghaidh comhtháthú córas simplí.

N. USB port

Íoslódáil sonraí go tapa agus go héasca ar an tiomáint flash.

O. 2 A teirminéil

8558A príomhghnéithe agus feidhmíocht

Voltas DC

100 mV go 1000 V, (1050V max)

2.02x scála iomlán

Taifeach uasta: 1 nV

4.0 μV/V (95 %) 5.7 μV/V (99 %), 1 bhliain

0.5 μV/V (95%) 0.65 μV/V (99 %), cobhsaíocht 24 uair an chloig

Cró léitheoireachta 0 go 10 s (taifeach 200 ns)

Reatha DC

10 uA go 2 A (8558A)

2.02x scála iomlán

Taifeach uasta: 1 pA

9 µA/A (95 %), 12 µA/V (99 %), 1 bhliain

Cró léitheoireachta 0 ns go 100 s

Voltas AC

10 mV go 1000 V, 1 Hz go 10 MHz, (1050 Vrms max)

Vpp scála iomlán 2.02x, Vrms lánscála 1.2x

Taifeach uasta: 1 nV

80 μV/V (95 %), 103 μV/V (99 %), 1 bhliain

AC reatha

10 uA go 30 A (8588A amháin; 2 A do 8558A)

Vpp lánscála 2.02x, 1 Hz go 100 kHz 1.2x Vrms lánscála

Taifeach uasta: 1 pA

300 μA/A (95 %), 387 μA/V (99 %), 1 bhliain

Friotaíocht

1Ω go 10 GΩ (20 GΩ ar a mhéad)

2.02x scála iomlán

Taifeach uasta: 10 nΩ

10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 bhliain

Mód srutha íseal, mód ardvoltais agus aisiompú srutha Tru Ohms™

Déan V a dhigitiú

100 mV go 1000 V, (1050 V max)

2.02x scála iomlán

Taifeach uasta: 18 giotán

5 mega-shampla in aghaidh an tsoicind ráta sampla

Suas le bandaleithead 20 MHz

Déan I a dhigitiú

10 μA go 30 A (8588A amháin; 2 A le haghaidh 8558A)

2.02x scála iomlán

Taifeach uasta: 18 giotán

5 mega-shampla in aghaidh an tsoicind ráta sampla

Suas le bandaleithead 4 MHz

Minicíocht nó tréimhse

Voltas, suas le 10 MHz

Reatha, suas le 100 kHz

Minicíocht suas le 100 MHz ar BNC

0.5 μHz/Hz, 1 bhliain

Cumas

1 nF go 100 mF

400 μF/F, 1 bhliain

Teocht

PRT agus teirmeachúpla

5 mK PRT, 25 mK TC - 1 bhliain

Cumhacht RF

Rhode & Schwarz sraith NRP DC I agus AC I shunt seachtrach

DC I agus AC I shunt seachtrach

A40B agus aon shunt seachtrach eile

Luas léitheoireachta

1 léamh /s @ 8.5 dhigit isteach sa chuimhne

100,000 léamh /s @ 4.5 digit i gcuimhne

Suas le 5,000,000 (5 MS/s) léamh/s isteach i gcuimhne luaineach chun V agus I a dhigitiú

Aistrítear suas le 500,000 léamh/s trí USB i bhformáid dhénártha

Cuimhne tomhais

15 milliún léamh luaineach

7.5 milliún léamh le stampa ama luaineach

16 GB neamh-so-ghalaithe

GPIB, USBTMC, Ethernet

Cianorduithe comhlíontacha SCPI dúchasacha

Modh aithrise 8508A agus 3458A

Tacaigh go hiomlán le leabharlann nósanna imeachta calabraithe MET/CAL™ in aithrise Fluke 8508A

IVI tiománaí

Tiomántán ordóg USB le haghaidh aistriú sonraí áisiúil i bhformáid .csv

Meicníochtaí truicear

Truicear láimhe

Seachtracha BNC Triail Isteach agus Triog Amach

Truicear inmheánach nó leibhéal

Truicear lasc ama

Truicear Aga

Truicear líne

Truicear BUS
