Is féidir leat a bheith cinnte Anailíseoirí Impedance E4991B a cheannach ónár mhonarcha.An Anailíseoir Impedance E4991B le raon minicíochta 1 MHz go 3 GHz, cruinneas bunúsach 0.65% thar raon impedance leathan, roghanna tomhais ábhair le haghaidh anailíse saintréithe teochta agus feidhm léite díreach an cheadaitheachta agus an tréscaoilteachta.
Is féidir leat a bheith cinnte Anailíseoirí Impedance E4991B a cheannach ónár mhonarcha. Anailíseoir Impedance E4991B 1 MHz - 3 GHz

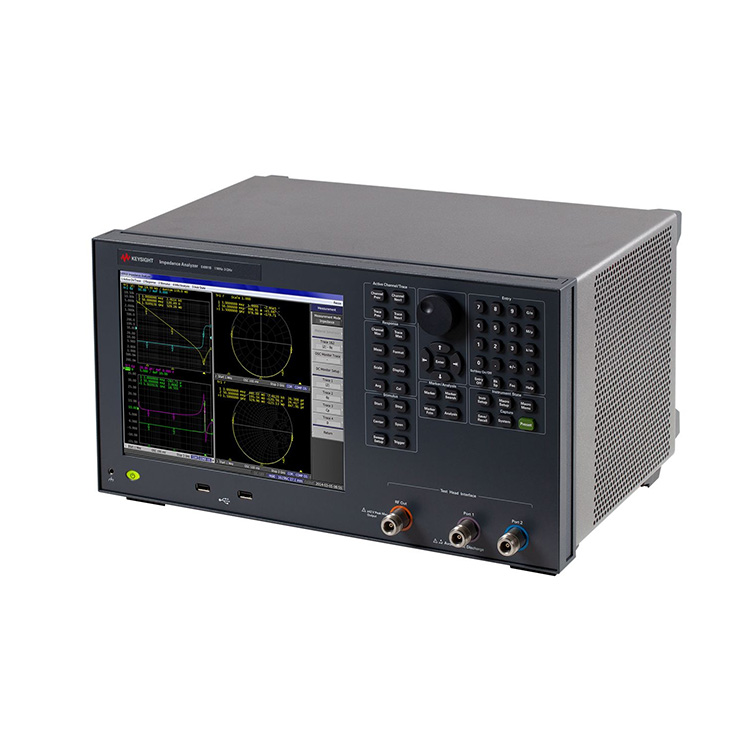

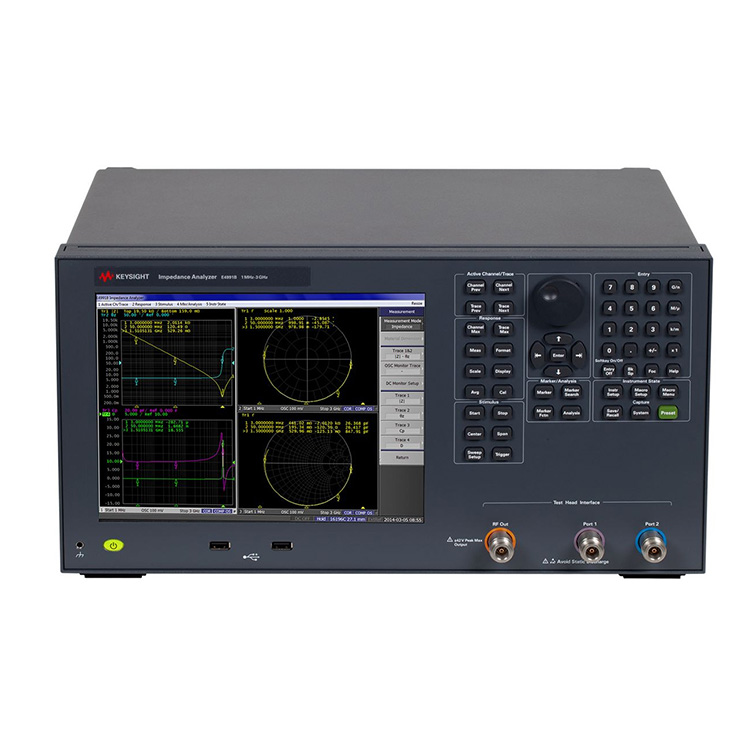

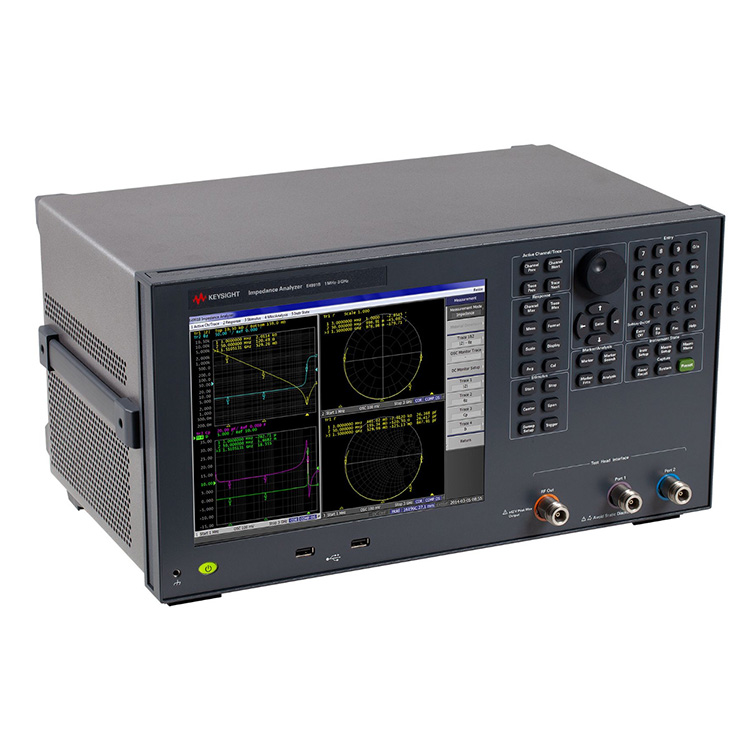

Is é an Anailíseoir Impedance Keysight E4991B an réiteach foirfe chun comhpháirteanna leictreonacha, feistí leathsheoltóra agus ábhair a thréithriú agus a mheas.
Trí rogha minicíochta in-uasghrádaithe: 1 MHz go 500 MHz/1 GHz/3 GHz
Cruinneas bunúsach ±0.65% agus raon impedance 120 mΩ go 52 kΩ (raon cruinneas tomhais 10%)
Paraiméadair tomhais: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Tá rogha 001 ag teastáil)
Laofacht DC ionsuite (Rogha 001): 0 V go ±40 V, 0 A go ±100 mA
4-chainéil & 4-rian ar LCD dath 10.4-orlach le scáileán tadhaill
Feidhm anailíse sonraí: Anailís ciorcad coibhéiseach, tástáil líne teorann
Tomhas ábhar tréleictreach/maighnéadach (Rogha 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Tomhas saintréithe teochta (Rogha 007) agus cumais iontaofa tomhais ar an sliseog (Rogha 010).
Soláthraíonn roghanna tomhais ábhair cumas anailíse ar shaintréithe teochta (Rogha 007) agus feidhm léite díreach na ceadaachta agus na tréscaoilteachta (Rogha 002).
Tairgeann an trealamh naisc stáisiúin taiscéalaithe (Rogha 010) réiteach cruinn tomhais impedance ar sliseog nó micrea-chomhpháirt suas go 3 GHz.
Tacaíonn an E4991B le raon leathan gabhálais tástála atá deartha chun tomhais a dhéanamh simplí agus iontaofa.
Cibé an bhfuil tú i T&F, QA nó cigireacht, is réiteach iontach é an E4991B chun comhpháirteanna leictreonacha, gléasanna leathsheoltóra agus ábhair a thréithriú agus a mheas.
Maidir le hábhair a thomhas, oibríonn E4991B le sraith tomhais ábhar N1500A-005 agus soláthraíonn sé éascaíocht tomhais (suas le 1 GHz), ó shocrú daingneáin go dtí giniúint tuairiscí.
| Eolas Breise: | RF IV, oiriúnach le haghaidh meastóireacht chruinn impedance Anailís chiorcaid choibhéis (7 múnla) Ábhar meas. (rogha 002) Tástáil saintréithe teochta (rogha. 007) Meas impedance on-wafer. le stáisiún taiscéalaíochta (rogha 010) 4 chainéal, 4 rian |
| Bunchruinneas: | 0.65% |
| Claonadh DC: | 0 V go ±40 V, 0 A go ±100 mA (rogha 001) |
| Minicíocht: | 1 MHz go 500 MHz/1 GHz/3 GHz |
| Uasmhinicíocht: | 3 GHz |
| Tomhas: | Modh RF-IV |
| Raon Tomhais(Cruinneas < 10%): | 120 mΩ go 52 kΩ |
| Gnéithe Eile: | Anailís Chiorcaid Choibhéiseach, tástáil teorann, etc. Tomhas ábhar tréleictreach/maighnéadach (rogha 002), Tomhas saintréithe teochta (rogha 007), |
| Gnéithe speisialta: | n/a |
| Sprioc DUT: | Gléas Cuspóir Ginearálta Ábhar |
| Cineál: | Anailíseoir Impedance |
